產品概述

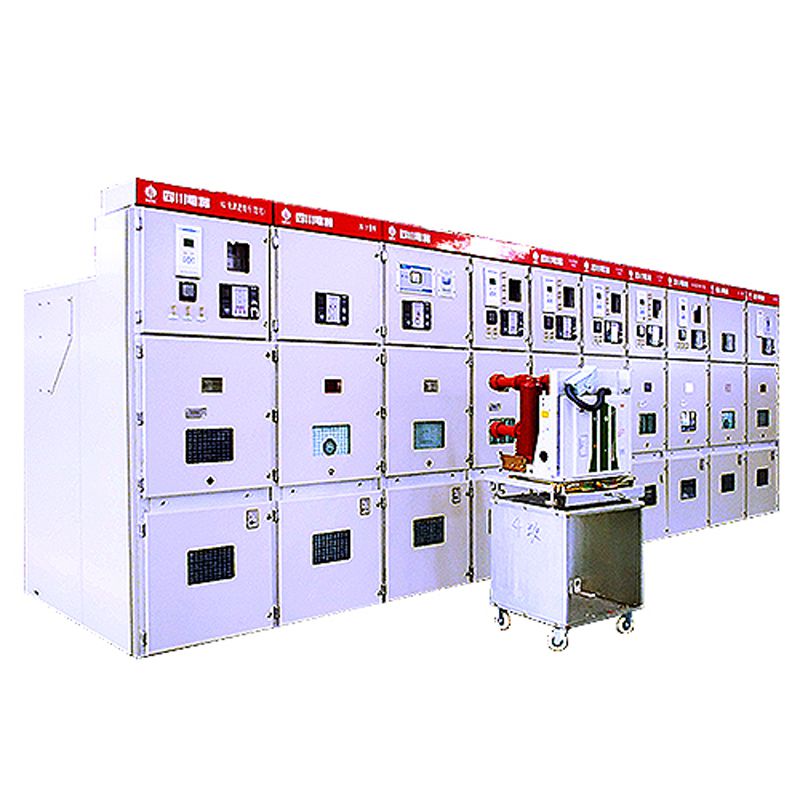

KYN28A-12型鎧裝移開式交流金屬封閉開關設備（以下簡稱KYN28A-12開關設備）。系3.6～12千伏三相交流50Hz單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電力系統的二次變電所的受電、送電及大型高壓電動機等，對其實行控制保護、監測之用。本開關柜滿足IEC62271-200、GB3906等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔離室、防止帶電時誤合接地開關的聯鎖功能，既可配用我公司開發自制的SEAC1固封式真空斷路器，又可配用國內外各種型號12kV真空斷路器，實為一種性能優越的配電裝置。
產品特點
■ 額定電流大(達4000A)，開斷能力強（達50kA）
■ 完全金屬鎧裝及徹底分隔，組裝式結構，組合方案廣
■ 所有設備的操作均在柜門關閉狀態下進行
■ 柜殼密封性好，防止設備受雜物和動物侵入，防護等級IP4X
■ 簡單且有效的閉鎖，防止誤操作
■ 高壓室內的真空斷路器及操作機構僅需少量維護
■ 柜體可靠墻安裝，柜前維修，減少占地面積
■ 電纜室有充裕的空間，可連接多根電纜
■ 透過面板門，易觀察到電纜室安裝情況
■ 通過4500m高海拔試驗
■ 通過凝露污穢、燃弧試驗
■ 產品符合GB3906、DL404及參照采用國標IEC62271-200標準
產品正常工作條件
- ? 使用場所：戶內；
- ? 周圍空氣溫度：上限+40℃，下限—15℃，日溫差不大于25℃。
- ? 海拔不超過2000m(KYN28A-12G 高原型可在不超過4500m海拔高度運行)；
- ? 相對濕度：日平均不大于95%，月平均不大于90%。
- ? 沒有火災、爆炸危險、嚴重污穢（污穢等級不超過Ⅱ級）、化學腐蝕及劇烈震動的場所。
對于使用范圍超過以上規定的特殊運行環境，請與四川電器集團股份有限公司協商解決
產品結構簡述

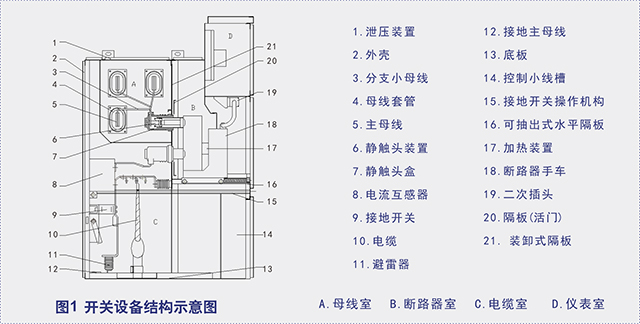

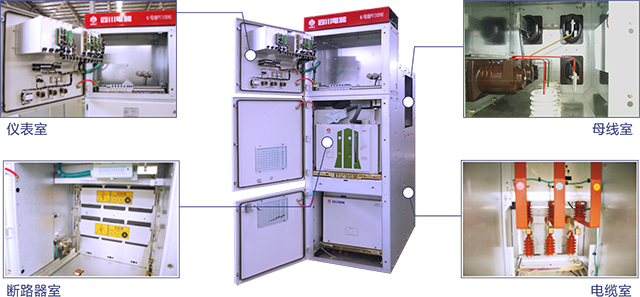

開關柜由柜體和中置式可抽出部件（即手車）兩大部分組成（見圖1），柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高了開關設備的安全性、靈活性，減少了占地面積。

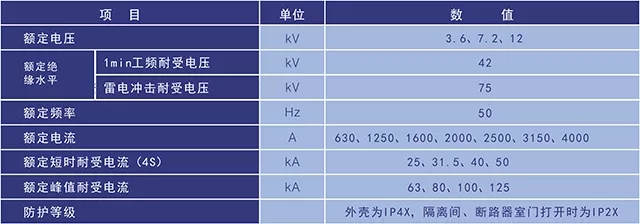

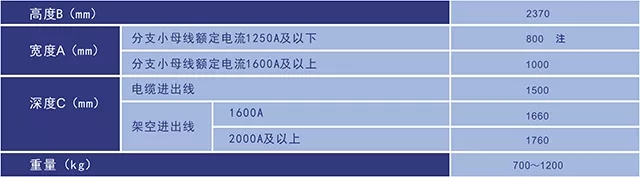

產品柜體及主要元件技術參數
我公司生產的SEAC1固封極柱高壓交流真空斷路器主要含以下兩種類型：
1.SEAC1/T630～3150-25、31.5
2.SEAC1/T1250～4000-40、50

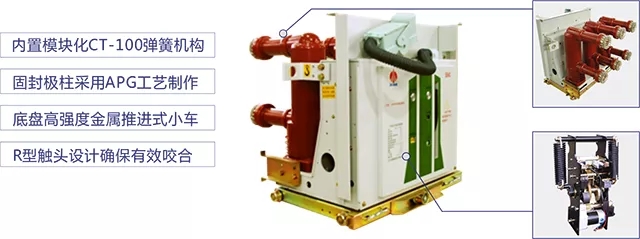

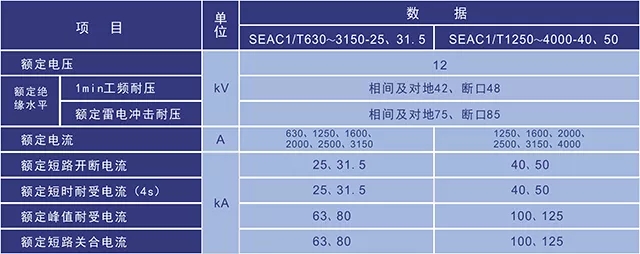

SEAC1系列戶內高壓交流真空斷路器是三相交流50Hz，額定電壓為12kV的戶內裝置，可供工礦企業，發電廠及變電站作電氣設施的控制和保護之用，并適用于頻繁操作的場所。本系列固封斷路器型號及參數規格齊全，且斷路器所有型號及參數規格均按照GB、DL、IEC和國家電網公司最新標準完成全套型式試驗。斷路器主回路采用APG工藝成型技術，用高性能的環氧樹脂將真空滅弧室及上、下出線座等固封在一起，提高了環境適應性和絕緣可靠性。采用模塊化操動機構，機構可獨立拆裝，安裝維護方便。滿足E2級、M2級、C2級斷路器相關標準的要求，短路開斷電流大、電壽命長、截流過電壓低，且滿容量開斷短路電流時直流分量高，主回路溫升按11Ir，居行業領先水平。SEAC1固封真空斷路器技術參數見表2
用戶在訂貨時應注明
- ? 斷路器型號，名稱及訂貨數量
- ? 斷路器額定電壓，額定電流及額定短路開斷電流
- ? 額定操作電壓
- ? 備品，備件的名稱及數量
- ? 用戶若有其他特殊需求，可在訂貨時說明
- ? 產品咨詢電話：028-63155909
