開關柜的主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中,進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、復核開關、操作機構、互感器以及各種保護裝置等組成,它是包含了所有成套開關柜所涉及的零配件的組合。
電氣成套開關柜是指由殼體、母線、一二次元件、輔材等組成的完整設備,它運行在電網中起著接受和分配電能的作用,同時對電力設備起著控制和保護作用。
高低壓電氣成套開關柜主要分為

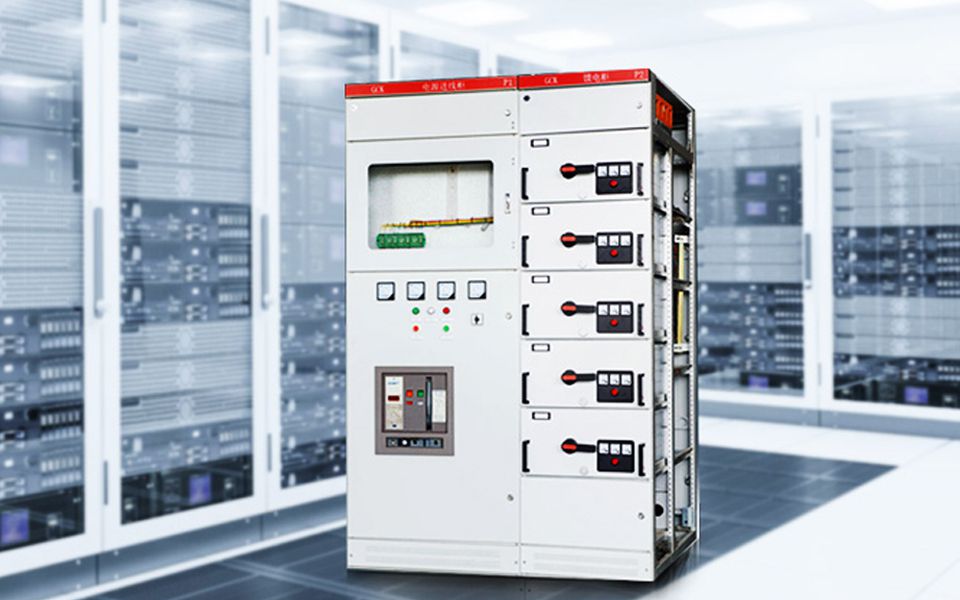

低壓開關柜:GCK、GCS、GGD、MNS等;
高壓開關柜:KYN60、XGN17、HXGN12、KYN28等
低壓動力箱(柜)、照明箱、控制箱、保護屏、直流屏等。
高低壓電氣成套開關柜的主要元器件
在電氣成套開關柜中把母線、隔離開關(高壓)、刀開關(低壓)、斷路器(空氣開關)、電壓互感器、電流互感器、電力變壓器、交流接觸器、保護繼電器(熱繼電器)、避雷器等組成的設備叫一次設備。
由它們按照原理關系所組成的回路稱為一次回路或一次方案圖。為了使一次系統能安全可靠、穩定地運行,隨時監視一次系統運行狀態,同時能隨時控制一次系統所必須配備許多其它電氣元件及設備,如:測量儀表(電流表、電壓表、功率因素表、功率表、頻率表等)、控制信號元件(信號燈、按鈕、萬能轉換開關等)、繼電保護裝置等。由它們按照原理關系所組成的回路稱為二次回路或二次方案圖。
高低壓電氣成套開關柜主要有以下幾個特點:
1、成套開關柜有金屬外殼(柜體)的保護,電氣設備和載流導體不易積灰,便于維護,特別是對外處的污穢地區時更為突出。
2、成套開關柜易于實現系列化、標準化、具有裝配質量好、速度快、運行可靠性高的特點。由于進行定型設計和制作生產,所以其結構緊湊、布局合理、縮小了體積和占地面積,降低了成本。
3、成套開關柜的電器安裝、線路敷設與變配室的施工是分開進行的,縮短了基建的時間。
